Màquina de flexió de coure CNC

La màquina de processament de barres de coure tancada blava actualitzada estalvia temps i esforç. La matriu Punching pot punxar 5, 000 forats contínuament sense cap fallada, amb una velocitat de 0. 2 min/forat. El diàmetre del forat mínim és φ3.2 i el diàmetre màxim del forat és φ3 0. La unitat de flexió adopta el sistema SIEMENS PLC amb una precisió de ± 0,5 graus. Les instruccions del sistema es poden proporcionar en versions angleses, russes, vietnamites i altres.

Enviar la consulta

Descripció

Descripció dels productes

►Característiques principals del rendiment:Model: DSMX -303 Esk-B

La màquina de flexió de coure CNC és un producte patentat desenvolupat independentment per la nostra empresa. El seu disseny innovador aporta avenços revolucionaris en el camp del processament de la barra de bus de coure i alumini. La seva funció principal és processar eficientment barres de bus de coure i alumini de diferents especificacions. Els usuaris només han de canviar l'estació de processament corresponent per realitzar fàcilment el processament integrat de la cisalla, el cop de puny i la flexió de barres de coure i alumini, millorant molt l'eficiència de la producció i la precisió del processament.
⑴ En termes de disseny estructural, la unitat de cisalla adopta una estructura integral amb força científica i raonable per assegurar -se que l’equip es manté estable i no es deforma quan es troba la barra de coure; La unitat de punxó està equipada amb una biblioteca de motlles tipus Turret que pot acollir vuit conjunts de motlles de punxó per satisfer les necessitats de processament diversificades; La tecnologia CNC de la unitat de flexió és fàcil d’operar i té una precisió extremadament alta. A més, el disseny únic del banc de treball de doble capa realitza el funcionament síncron de tres estacions sense interferir entre elles, optimitzant encara més el procés de producció.

Bending-machine-cnc

⑵ En termes de configuració tècnica, l’equip està equipat amb un sistema de control PLC, que s’executa de manera estable i precisa per assegurar la fiabilitat del procés de processament; També està equipat amb un sistema automàtic d’ompliment i drenatge d’oli per reduir els costos de manteniment laboral i ampliar la vida útil de l’equip. Ja sigui en els camps de l’electricitat, la fabricació elèctrica o la nova energia, la màquina de flexió de coure CNC pot convertir -se en una opció ideal per millorar l’eficiència de producció amb la seva alta eficiència, precisió i intel·ligència.

PLC-control-system-1

Avantatges del maquinari dels equips

(1) La primera capa de placa gran s’espesseix per 20 mm i la taula té una forta capacitat de suport

(3) L’eix dur φ60 s’endureix a alta temperatura i la duresa arriba per sobre dels 55 anys, cosa que és més resistent al desgast

(5) La pressió de cisalla s'incrementa en 50 tones de cilindre d'oli (gran força de cisalla i secció plana)

(2) La segona capa de placa gran s’espesseix per 35 mm

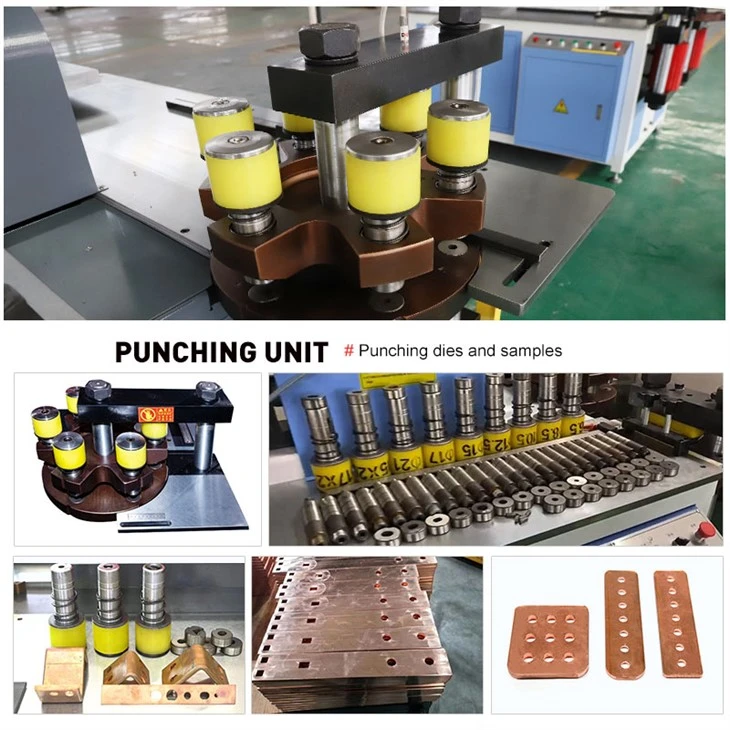

(4) La torreta integrada de ferro dúctil amb sis o vuit estacions és opcional,Taula giratòria: 400*47*135mm, cilindre de punxó: diàmetre total 150mm

(6) El marc gran de l'equip utilitza 60*60*5 (mm) tubs quadrats, que són forts i estables

(7)Serveis disponibles en funció de les necessitats del client

Mida de canvi, color, logotip, motor, idioma que servim als clients a tot el món.

Accessoris subministrats

# Màquina de flexió de coure CNC

Eines de perforació: φ7 ,, φ9, φ11, φ13, φ17, φ21, φ13 × 18, φ17 × 21
Eina de flexió vertical: R80
Eines de flexió horitzontal: R3, R5, R10
U Eina de flexió tipogràfica: Twist mor
Filler de petroli, intermedi hexàgon; segellat del sistema hidràulic
Interruptors de peu, interruptors de límit
Agulla de la ubicació de punxó, bloc d'ubicació magnètica, nucli de fusibles

► Introducció reduïda al mètode de posicionament de la unitat de punxó

1. posicionament de pins Posicionament

Els pins de posicionament fan que la posicionament de producció i processament sigui més precisa

L’estació de punxó està equipada amb un dispositiu de posicionament bidireccional, adequat per a la producció de lots de fàbrica i pot aconseguir un posicionament bidireccional mecànic de l’eix x i l’eix y

3.Posicionament làser
El marcatge és precís, intuïtiu, pràctic, estable, fàcil d’operar i millora l’eficiència del treball
