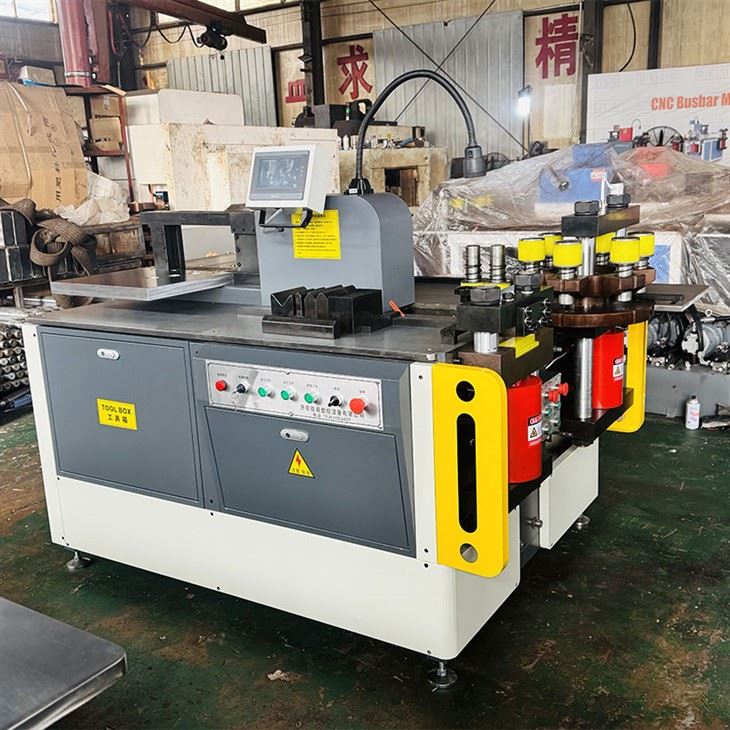

Màquina de processos de barres

La màquina de processament de la barra de bus és un equip especial utilitzat per processar barres de bus (com ara barres de coure i alumini), que poden completar la cisalla, el cop de puny, la flexió i altres processos de la barra de bus. Les seves característiques són que integra múltiples funcions en una, té un alt grau d’automatització, pot millorar l’eficiència i la precisió del processament de la barra de bus i s’utilitza àmpliament en els camps de fabricació d’equips complets elèctrics, transmissió d’energia i enginyeria de transformació, etc.

Enviar la consulta

Descripció

Descripció dels productes

A continuació, es mostra una breu introducció als equips de màquina de processos de bus:

■ Definició

La màquina de processament de Busbar és una mena d’equips utilitzats per processar el coure, l’alumini i altres barres de bus metàl·liques, principalment utilitzades en la indústria de fabricació de conjunts elèctrics.
■ Composició

Generalment consisteix en unitat de punxó, unitat de cisalla, unitat de flexió, estació hidràulica, sistema elèctric i marc.

Busbar cutting punching bending machine

■ Principi de treball:

(1)Sistema de potència: el motor proporciona energia per a la bomba d’oli, que genera alta - energia hidràulica de pressió. L’oli de pressió alta - controla la pressió màxima del sistema a través de la vàlvula de desbordament electromagnètic i, a continuació, la vàlvula de direcció electromagnètica transmet l’oli de pressió a cada cilindre per conduir el cilindre per fer un moviment recíproc, realitzant així un cop de puny, talla, bending i altres accions de processament.

Pure copper motor

(2)Mètode de control de PLC: l’acció de cada unitat de processament està controlada per l’interruptor de peu i el sistema CNC també es pot utilitzar per a un control precís i els paràmetres de processament corresponents s’introdueixen per realitzar processament automàtic.

plc

■ Funció de processament
(1) Funció de punxó: la unitat de punxó adopta motlles de precisió alts -, que poden punxar diverses formes de forats com els forats circulars, els forats de la cintura, els forats quadrats, etc., i poden ajustar la posició de punxó i la quantitat segons les necessitats.

Punch

(2) Funció de tall: la unitat de tall generalment adopta una estructura de doble columna, que pot tallar la barra de bus segons la longitud i la mida especificades, amb una vora de tall pla, sense burrs i no es generen residus.

Cut

(3) Funció de flexió: la unitat de flexió pot completar el processament de flexió de diversos angles i formes com la flexió horitzontal, la flexió vertical, la flexió de la massa fregida i la pressió de les articulacions del cable canviant diferents motlles.

Bend

■ Àrea d'aplicació
Indústria elèctrica: usada per a processar barres de bus en commutador, subestacions, conductes i altres equips d’alta tensió per garantir la seguretat i l’estabilitat de la transmissió d’energia.
Fabricació elèctrica: en la producció de commutadors elèctrics, equips de comunicació, electrodomèstics, etc., es processen diverses especificacions de les barres de bus per satisfer les necessitats de connexió elèctrica de diferents productes elèctrics.
Altres camps: també es pot aplicar a indústries com ara construcció naval, equips d’automatització d’oficines, fabricació d’ascensors i fabricació de xassís i gabinet, proporcionant serveis de màquines de processos de barres de qualitat {{0} de qualitat per a sistemes elèctrics en aquestes indústries.

Application area
